Yonawood rakensi tehokkaan purunpoistojärjestelmän viemäriputkista

3 years ago

Hyvän purunpoistojärjestelmän tunnistaa helppokäyttöisyydestä. Siihen ei tarvitse käytön aikana kiinnittää mitään huomiota, mutta se pitää silti verstaan puhtaana. Mielestämme Joonan ratkaisu on loistava esimerkki luovasta ongelmanratkaisusta, kun käytössä ei ole suuren ammattiverstaan budjettia tai tiloja.

Yonawood on Itä-Suomalainen yhden miehen yritys. Joona tekee laadukkaita puutuotteita yksityisille ja yrityksille, asiakkaan toiveiden mukaan. Tutustu yritykseen täältä

Järjestelmän sydämenä toimii Record Powerin CamVac - seinämallinen syklonipuruimuri

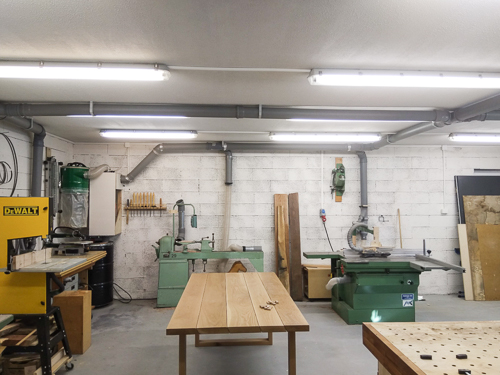

Katso Joonan ottamat kuvat ja kirjoittama teksti

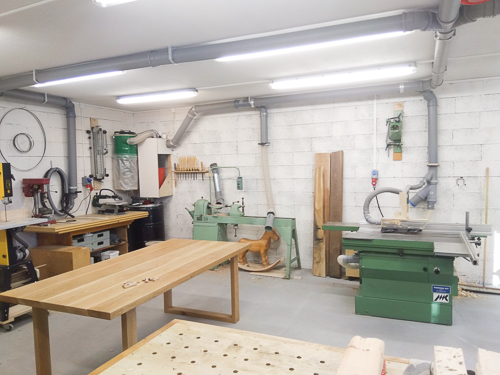

-Verstaan koko 9m x 6m/54m2 + (toisella puolella lisäksi 9x6 puuvarasto/autotalli)

-Verstas on tehty puutyöharrastusta silmällä pitäen, mutta tiloissa myös harjoitetaan pienimuotoista liiketoimintaa.

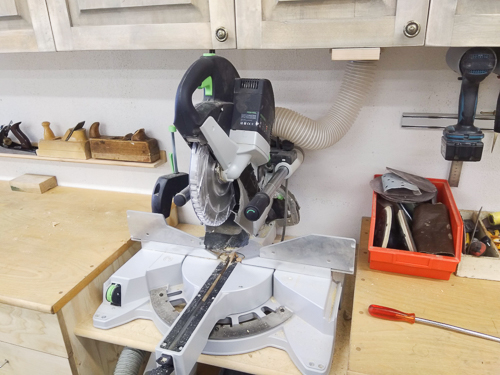

-Koneita: IHA sorvi, Casadei yhdistelmäkone, Manko porataltta/pylväspora, Festool CS 70 pöytäsirkkeli, Festool Kapex KS 120 katkaisusaha, Festool TF 2200 pöytäjyrsin, pieni nauhahiomakone, DeWalt vannesaha, DeWalt oikotasohöylä, Record Power SS16V lehtisaha,

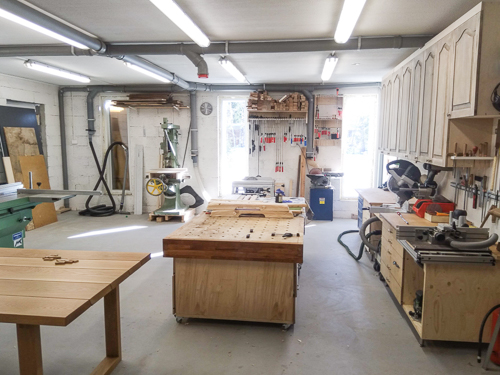

-Puruputkistoa on yhteensä noin +40 m alaslaskuineen, halkaisija pääasiassa 110mm

-Imupisteitä sulkuluukkuineen yhteensä 9 kpl

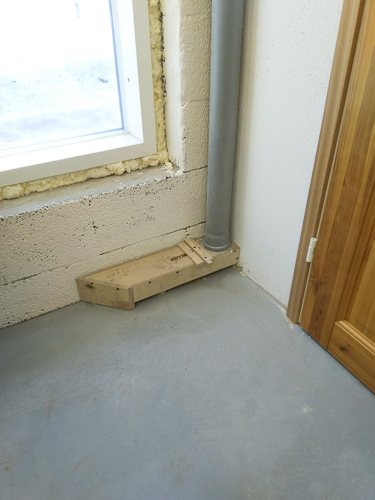

-Verstaan kolmeen nurkkaan tehty vanerista lattianlakaisu suulakkeet, joissa omat sulkuluukut. Nämä 75 mm putkella

-Putkistoon jätetty myös varauksia ja ylimääräisiä suljettuja y-haaroja mahdollisia muutoksia varten.

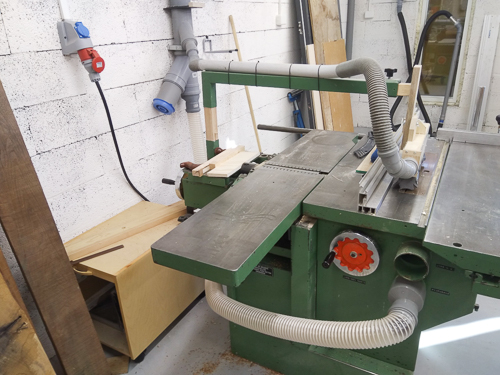

-100mm puruletku on liitetty suoraan sulkuportteihin tai 100mm kierresaumaputken päälle joka menee 110mm viemäriputken sisään.

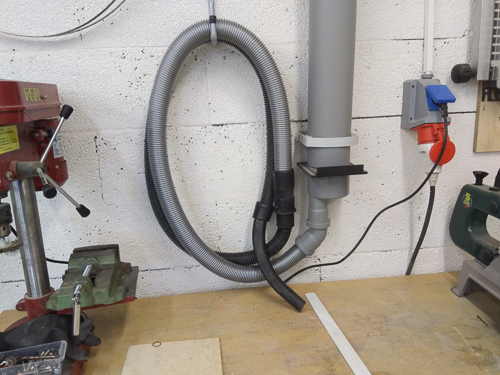

-75mm letkut menee ilman sovitteita suoraan 75mm viemäriputken päälle.

-Imurina toimii 2 moottorinen (2000W) Record Powerin CamVac jota ohjataan kaukosäätimellä.

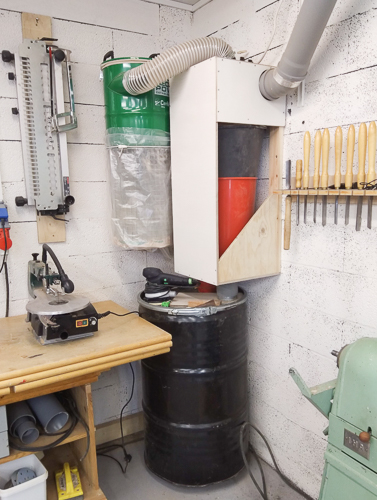

-Ennen imuria on omavalmiste sykloni-ensierottelija joka kerää purut 220L tynnyriin. Erotteluaste on hyvä, vain hienoa pölyä päätyy imurin suodattimeen.

-Imuteho on erinomainen, joskin on huolehdittava, että useita sulkuportteja ei ole yhtäaikaa auki ja suodatin pidettävä puhtaana.

-Imurin suodattimet vaativat puhdistusta käyttöasteesta riippuen. Sykloni vähentää puhdistuksen tarvetta huomattavasti.

Itse laitoin imurin muovisen purupussin läpi kierretangon hyvin tiivistettynä niin että toinen pää on isoilla rikoilla ja muttereilla kankaisessa pääsuodattimessa kiinni, tällä saa ravisteltua suodatinta puhtaaksi purkamatta mitään irti, tämä ei kuitenkaan poista kokonaan suodattimien perusteellisempaa puhdistusta.

-Tavoitteena oli järjestää purunpoisto niin että se helpottaisi ja nopeuttaisi työntekoa ja lattialla lojuvat putket saataisi pois tai mahdollisimman lyhyiksi.

Kaikkiaan putkiston toteutus on mielestäni onnistunut, joitain pieniä epäkohtia on korjattu käyttökokemuksien karttuessa.

Jälkeenpäin on tullut mietittyä putkistossa olevaa mutkien määrä ja testailtua niiden vaikutusta imuun mutta imussa ei ole merkittävää eroa imuria lähimpänä ja kauimpana olevan pisteen välillä. Nämä erot voivat kasvaa kun suodattimien puhdistus alkaa olla tarpeen

Putkiston osille ja porteille tuli yhteihintaa noin tuhat euroa.
